Кран шаровый муфтовый

Краны шаровые предназначены для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными, агрессивными или неагрессивными рабочими средами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Условный диаметр Ду.мм

6-80; 6-40

Условное давление Ру, МПа

16-25; 40

Температура окружающей среды:


-умеренное климатическое исполнение, К

от 233 до плюс 323

(°С)

(от минус 40 до плюс 50)

- климатическое исполнение

УХЛ2 по ГОСТ 15150-69

Температура рабочей среды, К

от 203 до 473

(°С)

(от минус 70 до плюс 200);

Относительная влажность окружающего воздуха, %

от 30 до 80

Атмосферное давление, КПа

от 84 до 106,7

(мм рт.ст.)

(от 630 до 800);

Герметичность затвора

класс А по ГОСТ 9544-93

Средний ресурс работы

4500 циклов

Полный срок службы работы, лет, не менее

10

Направление подачи жидкости

любое

Присоединение к трубопроводу

муфтовое

Способ управления

ручной

Строительная длина

по ГОСТ 28908-91

или по требованию заказчика

Рабочая среда

вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов

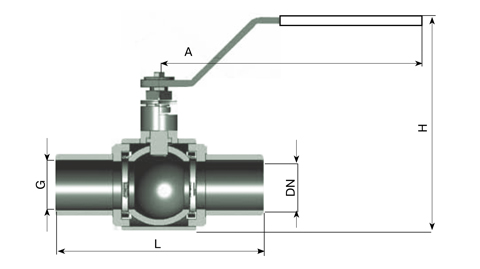

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Обозначение

DN

L

G

А

Н

КШЗ 16-6 РМХС(РМУС)

КШЗ 25-6 РМХС(РМУС)

КШЗ 40-6 РМХС(РМУС)

6

70

76

76

1/4"

112

110

КШЗ 16-10 РМХС(РМУС)

КШЗ 25-10 РМХС(РМУС)

КШЗ 40-10 РМХС(РМУС)

10

75

80

80

3/8"

112

134

КШЗ 16-15 РМХС(РМУС)

КШЗ 25-15 РМХС(РМУС)

КШЗ 40-15 РМХС(РМУС))

15

85

105

105

1/2"

125

123

КШЗ 16-20 РМХС(РМУС)

КШЗ 25-20 РМХС(РМУС)

КШЗ 40-20 РМХС(РМУС)

20

95

110

110

3/4"

136

134

КШЗ 16-25 РМХС(РМУС)

КШЗ 25-25 РМХС(РМУС)

КШЗ 40-25 РМХС(РМУС)

25

105

120

120

1"

127

174

КШЗ 16-32 РМХС(РМУС)

КШЗ 25-32 РМХС(РМУС)

КШЗ 40-32 РМХС(РМУС)

32

120

145

145

1 1/4"

215

184

КШЗ 16-40 РМХС(РМУС)

КШЗ 25-40 РМХС(РМУС)

КШЗ 40-40 РМХС(РМУС)

40

130

150

150

1 1/2"

215

231,5

КШЗ 16-50 РМХС(РМУС)

50

150

2"

280

233

КШЗ 16-65 РМХС(РМУС)

65

185

2 1 /2"

280

233

КШЗ 16-80 РМХС(РМУС)

80

205

3"

342

330
