Кран шаровый для подземной установки

Краны шаровые для подземной установки обеспечивают возможность установки крана в труднодоступных местах или под землей для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными, агрессивными или неагрессивными рабочими средами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Условный диаметр Ду,мм

6-200

Условное давление Ру, МПа

16-25

Температура окружающей среды:

-умеренное климатическое исполнение, К

от 233 до плюс 323

(°С)

(от минус 40 до плюс 50);

-северное климатическое исполнение, К

от 203 до плюс 313

(°С)

(от минус 70 до плюс 40);

Температура рабочей среды, К

от 203 до 473

(°С)

(от минус 70 до плюс 200);

Относительная влажность окружающего воздуха,%

от 30 до 80

Атмосферное давление, КПа

от 84 до 106,7

(мм рт.ст.)

(от 630 до 800);

Герметичность затвора

класс А или В по ГОСТ

Средний ресурс работы

4500 циклов

Полный срок службы работы, лет, не менее

10

Направление подачи жидкости

любое

Присоединение к трубопроводу

приварное, муфтовое, штуцерное, фланцевое(ГОСТ 12815-80)

Способ управления

ручной, пневмопривод, электропривод

Строительная длина

по ГОСТ 28908-91

или по требованию заказчика


ОПИСАНИЕ

Удлинитель шпинделя обеспечивает возможность установки крана в трудно­доступных местах или под землей. Удлинитель расположен в водонепроницаемом герметичном корпусе. Наружные поверхности крана и корпуса удлинителя обработаны специальным антикоррозийным покрытием, стойким к грунтовым водам. На верхний фланец корпуса удлинителя может устанавливаться редуктор или привод.

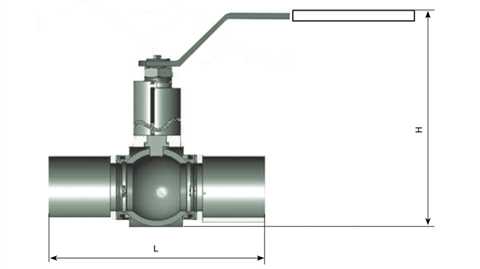

Примечание:
размер Н устанавливается по требованию заказчика.

размер L - строительная длина ГОСТ 28908-91.
