Кран шаровый под приварку разборный

Краны шаровые предназначены для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными, агрессивными или неагрессивными рабочими средами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условный диаметр Ду,мм

6-250

Условное давление Ру, МПа

16-25

Температура окружающей среды:


-умеренное климатическое исполнение, К

от 233 до плюс 323

(°С)

(от минус 40 до плюс 50)

- климатическое исполнение

УХЛ2 по ГОСТ 15150-69

Температура рабочей среды, К

от 203 до 473

(°С)

(от минус 70 до плюс 200);

Относительная влажность окружающего воздуха, %

от 30 до 80

Атмосферное давление, КПа

от 84 до 106,7

(мм рт.ст.)

(от 630 до 800);

Герметичность затвора

класс А по ГОСТ 9544-93

Средний ресурс работы

4500 циклов

Полный срок службы работы, лет, не менее

15

Направление подачи жидкости

любое

Присоединение к трубопроводу

приварное

Способ управления

ручной, пневмопривод, электропривод

Строительная длина

по ГОСТ 28908-91

или по требованию заказчика

Рабочая среда

вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов

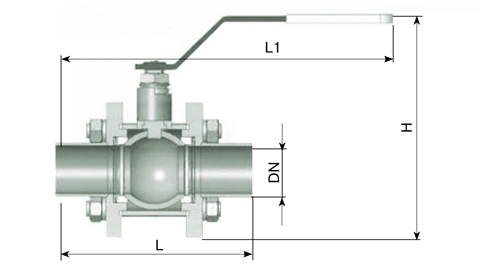

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Обозначение

DN

L

L1

н

Масса, кг, не более

КШЗ 16-6 РБХ(РБУ)

КШЗ 25-6 РБХ(РБУ)

КШЗ 40-6 РБХ(РБУ)

6

100

162

68

0,45

КШЗ 16-10 РБХ(РБУ)

КШЗ 25-10 РБХ(РБУ)

КШЗ 40-10 РБХ(РБУ)

10

130

177

110

1,1

КШЗ 16-15 РБХ(РБУ)

КШЗ 25-15 РБХ(РБУ)

КШЗ 40-15 РБХ(РБУ)

15

108

130

130

190

99

134

1,5

КШЗ 16-20 РБХ(РБУ)

КШЗ 25-20 РБХ(РБУ)

КШЗ 40-20 РБХ(РБУ)

20

150

202

123

1,7

КШЗ 16-25 РБХ(РБУ)

КШЗ 25-25 РБХ(РБУ)

КШЗ 40-25 РБХ(РБУ)

25

160

207

134

2,2

КШЗ 16-32 РБХ(РБУ)

КШЗ 25-32 РБХ(РБУ)

КШЗ 40-32 РБХ(РБУ)

32

140

180

180

305

174

3,3

КШЗ 16-40 РБХ(РБУ)

КШЗ 25-40 РБХ(РБУ)

КШЗ 40-40 РБХ(РБУ)

40

165

190

200

315

184

5,7

КШЗ 16-50 РБХ(РБУ)

КШЗ 25-50 РБХ(РБУ)

КШЗ 40-50 РБХ(РБУ)

50

203

216

216

395

231,5

7,6

КШЗ 16-65 РБХ(РБУ)

КШЗ 25-65 РБХ(РБУ)

КШЗ 40-65 РФХ(РБУ)

65

190

241

290

425

233

11,3

КШЗ 16-80 РБХ(РБУ)

КШЗ 25-80 РБХ(РБУ)

КШЗ 40-80 РБХ(РБУ)

80

241

283

283

497

276

18,3

КШЗ 16-100 РБХ(РБУ)

КШЗ 25-100 РБХ(РБУ)

КШЗ 40-100 РБХ(РБУ)

100

305

517

330

25,2

КШЗ 16-125 РБХ(РБУ)

КШЗ 25-125 РБХ(РБУ)

КШЗ 40-125 РБХ(РБУ)

125

356

381

381

740

357

27

КШЗ 16-150 РБХ(РБУ)

КШЗ 25-150 РБХ(РБУ)

КШЗ 40-150 РБХ(РБУ)

150

394

403

403

796

402

60

КШЗ 16-200 РБХ(РБУ)

КШЗ 25-200 РБХ(РБУ)

КШЗ 40-200 РБХ(РБУ)

200

457

823

480

72

КШЗ 16(25, 40)-250 РБХС(РБУС)

250

533

867

500

110,5
