Кран шаровый под приварку неразборный

Краны шаровые предназначены для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными, агрессивными или неагрессивными рабочими средами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Условный диаметр Ду.мм

6-250

Условное давление Ру, МПа

16-25

Температура окружающей среды:


-умеренное климатическое исполнение, К

от 233 до плюс 323

(°С)

(от минус 40 до плюс 50)

- климатическое исполнение

УХ/12 по ГОСТ 15150-69

Температура рабочей среды, К

от 203 до 473

(°С)

(от минус 70 до плюс 200);

Относительная влажность окружающего воздуха, %

от 30 до 80

Атмосферное давление, КПа

от 84 до 106,7

(мм рт.ст.)

(от 630 до 800);

Герметичность затвора

класс А по ГОСТ 9544-93

Средний ресурс работы

4500 циклов

Полный срок службы работы, лет, не менее

10

Направление подачи жидкости

любое

Присоединение к трубопроводу

приварное

Способ управления

ручной, пневмопривод, электропривод

Строительная длина

по ГОСТ 28908-91

или по требованию заказчика

Рабочая среда

вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов

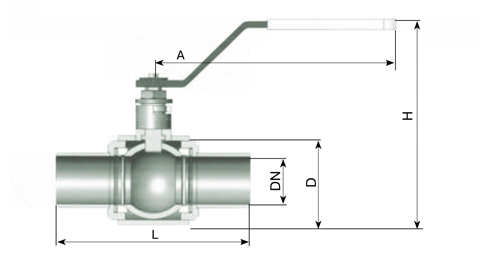

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Обозначение

DN

D

L

А

н

Масса, кг, не более

КШЗ 16-6 РБХС(РБУС)

КШЗ 25-6 РБХС(РБУС)

КШЗ 40-6 РБХС(РБУС)

6

29

100

112

68

0,45

КШЗ 16-10 РБХС(РБУС)

КШЗ 25-10 РБХС(РБУС)

КШЗ 40-10 РБХС(РБУС)

10

33

130

112

110

0,5

0,55

КШЗ 16-15 РБХС(РБУС)

КШЗ 25-15 РБХС(РБУС)

КШЗ 40-15 РБХС(РБУС)

15

37

108

130

130

125

99

134

0,65

КШЗ 16-20 РБХС(РБУС)

КШЗ 25-20 РБХС(РБУС)

КШЗ 40-20 РБХС(РБУС)

20

53

150

136

123

0,8

КШЗ 16-25 РБХС(РБУС)

КШЗ 25-25 РБХС(РБУС)

КШЗ 40-25 РБХС(РБУС)

25

56

160

127

134

1,2

КШЗ 16-32 РБХС(РБУС)

КШЗ 25-32 РБХС(РБУС)

КШЗ 40-32 РБХС(РБУС)

32

72

140

180

180

215

174

1,6

3,35

КШЗ 16-40 РБХС(РБУС)

КШЗ 25-40 РБХС(РБУС)

КШЗ 40-40 РБХС(РБУС)

40

88

165

190

200

215

184

2

5,8

КШЗ 16-50 РБХС(РБУС)

КШЗ 25-50 РБХС(РБУС)

КШЗ 40-50 РБХС(РБУС)

50

100

203

216

216

280

231,5

3.8 5,4

4.8

КШЗ 16-65 РБХС(РБУС)

КШЗ 25-65 РБХС(РБУС)

КШЗ 40-65 РФХС(РБУС)

65

126

190

241

290

280

233

5,5

9,3

КШЗ 16-80 РБХС(РБУС)

КШЗ 25-80 РБХС(РБУС)

КШЗ 40-80 РБХС(РБУС)

80

150

241

283

283

342

276

14,2

КШЗ 16-100 РБХС(РБУС)

КШЗ 25-100 РБХС(РБУС)

КШЗ 40-100 РБХС(РБУС)

100

188

305

342

330

14,2

19,8

КШЗ 16-125 РБХС(РБУС)

КШЗ 25-125 РБХС(РБУС)

КШЗ 40-125 РБХС(РБУС)

125

216

356

381

381

550

357

24,5

КШЗ 16-150 РБХС(РБУС)

КШЗ 25-150 РБХС(РБУС)

КШЗ 40-150 РБХС(РБУС)

150

256

394

403

403

595

402

53,5

КШЗ 16-200 РБХС(РБУС)

КШЗ 25-200 РБХС(РБУС)

КШЗ 40-200 РБХС(РБУС)

200

324

457

595

450

72

КШЗ 16(25, 40)-250 РБХС(РБУС)

250

406

533

600

470

93
