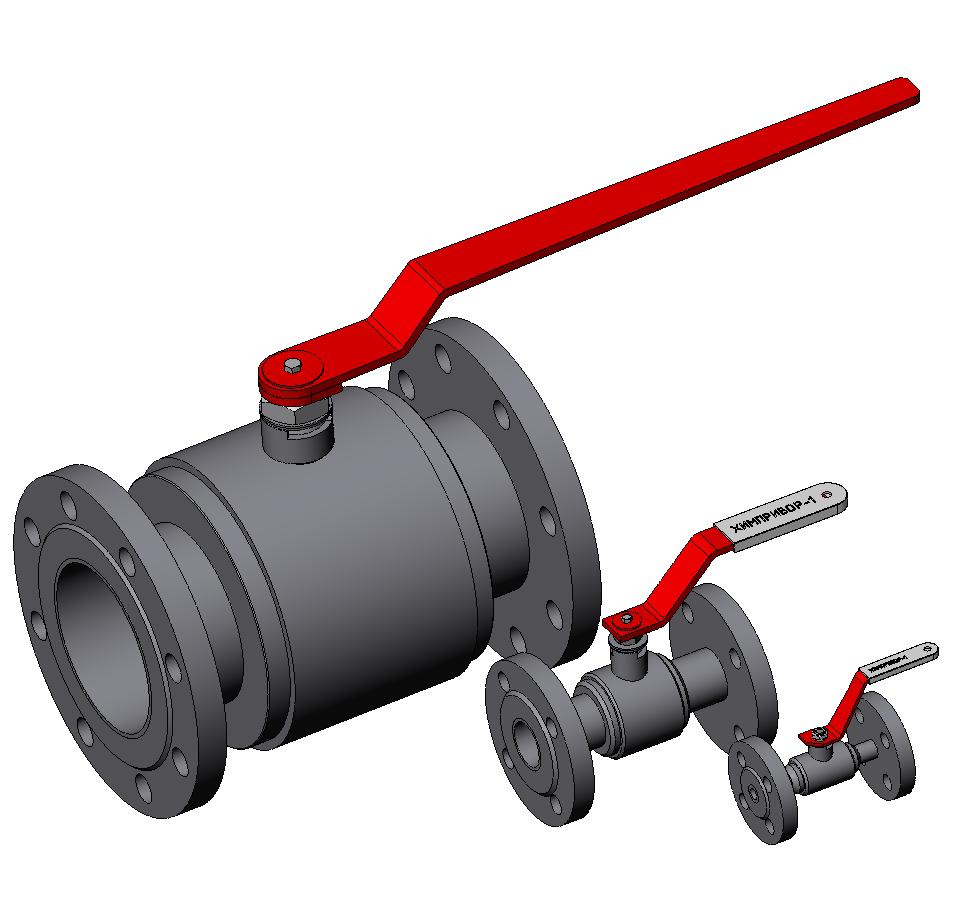

Кран шаровый фланцевый неразборный

Краны шаровые предназначены для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными, агрессивными или неагрессивными рабочими средами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Условный диаметр Ду.мм

6-250

Условное давление Ру, МПа

16-25

Температура окружающей среды:


-умеренное климатическое исполнение, К

от 233 до плюс 323

(°С)

(от минус 40 до плюс 50)

- климатическое исполнение

УХЛ2 по ГОСТ 15150-69

Температура рабочей среды, К

от 203 до 473

(°С)

(от минус 70 до плюс 200);

Относительная влажность окружающего воздуха, %

от 30 до 80

Атмосферное давление, КПа

от 84 до 106,7

(мм рт.ст.)

(от 630 до 800);

Герметичность затвора

класс А по ГОСТ 9544-93

Средний ресурс работы

4500 циклов

Полный срок службы работы, лет, не менее

10

Направление подачи жидкости

любое

Присоединение к трубопроводу

фланцевое(ГОСТ 12815-80)

Способ управления

ручной, пневмопривод, электропривод

Строительная длина

по ГОСТ 28908-91

или по требованию заказчика

Рабочая среда

вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов

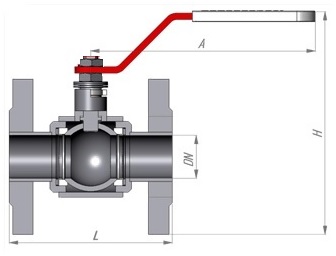

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Обозначение

DN

D

L

А

н

Масса, кг, не более

КШЗ 16-6 РФХС(РФУС)

КШЗ 25-6 РФХС(РФУС)

КШЗ 40-6 РФХС(РФУС)

6

29

100

112

73

0,6

КШЗ 16-10 РФХС(РФУС)

КШЗ 25-10 РФХС(РФУС)

КШЗ 40-10 РФХС(РФУС)

10

33

130

112

125

0,9

КШЗ 16-15 РФХС(РФУС)

КШЗ 25-15 РФХС(РФУС)

КШЗ 40-15 РФХС(РФУС)

15

37

130

125

106

106

163

1,5

КШЗ 16-20 РФХС(РФУС)

КШЗ 25-20 РФХС(РФУС)

КШЗ 40-20 РФХС(РФУС)

20

53

150

136

144

2,4

2,6

2,8

КШЗ 16-25 РФХС(РФУС)

КШЗ 25-25 РФХС(РФУС)

КШЗ 40-25 РФХС(РФУС)

25

56

160

127

163

3,8

КШЗ 16-32 РФХС(РФУС)

КШЗ 25-32 РФХС(РФУС)

КШЗ 40-32 РФХС(РФУС)

32

72

180

215

200

5,6

КШЗ 16-40 РФХС(РФУС)

КШЗ 25-40 РФХС(РФУС)

КШЗ 40-40 РФХС(РФУС)

40

88

200

215

208,5

7,8

КШЗ 16-50 РФХС(РФУС)

КШЗ 25-50 РФХС(РФУС)

КШЗ 40-50 РФХС(РФУС)

50

100

230

280

241,5

9,1

КШЗ 16-65 РФХС(РФУС)

КШЗ 25-65 РФХС(РФУС)

КШЗ 40-65 РФХС(РФУС)

65

126

290

280

242

15,9

КШЗ 16-80 РФХС(РФУС)

КШЗ 25-80 РФХС(РФУС)

КШЗ 40-80 РФХС(РФУС)

80

150

310

342

281

19,6

КШЗ 16-100 РФХС(РФУС)

КШЗ 25-100 РФХС(РФУС)

КШЗ 40-100 РФХС(РФУС)

100

188

350

342

330

30,8

КШЗ 16-125 РФХС(РФУС)

КШЗ 25-125 РФХС(РФУС)

КШЗ 40-125 РФХС(РФУС)

125

216

356

381

381

550

357

41,5

КШЗ 16-150 РФХС(РФУС)

КШЗ 25-150 РФХС(РФУС)

КШЗ 40-150 РФХС(РФУС)

150

256

394

403

419

595

402

61

КШЗ 16-200 РФХС(РФУС)

КШЗ 25-200 РФХС(РФУС)

КШЗ 40-200 РФХС(РФУС)

200

324

457

595

468

72,5

КШЗ 16(25,40)-200 РФХС(РФУС)

250

406

533

600

630

124
