Кран шаровый штуцерный

Краны шаровые предназначены для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными, агрессивными или неагрессивными рабочими средами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Условный диаметр Ду.мм

10-80; 10-40

Условное давление Ру, МПа

16-25; 40

Температура окружающей среды:


-умеренное климатическое исполнение, К

от 233 до плюс 323

(°С)

(от минус 40 до плюс 50)

- климатическое исполнение

УХЛ2 по ГОСТ 15150-69

Температура рабочей среды, К

от 203 до 473

(°С)

(от минус 70 до плюс 200);

Относительная влажность окружающего воздуха, %

от 30 до 80

Атмосферное давление, КПа

от 84 до 106,7

(мм рт.ст.)

(от 630 до 800);

Герметичность затвора

класс А по ГОСТ 9544-93

Средний ресурс работы

4500 циклов

Полный срок службы работы, лет, не менее

10

Направление подачи жидкости

любое

Присоединение к трубопроводу

штуцерное

Способ управления

ручной

Строительная длина

по ГОСТ 28908-91

или по требованию заказчика

Рабочая среда

вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов

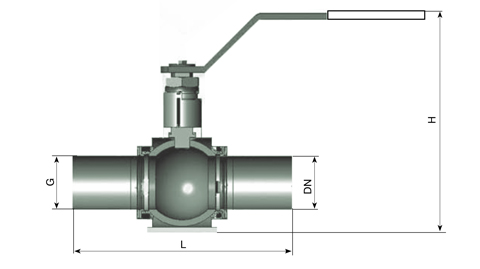

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Обозначение

DL

D

G

Н

КШЗ-16-10 РШХ(У)С

75

10

3/8

88

КШЗ-25-10 РШХ(У)С

80

КШЗ-16-15 РШХ(У)С

85

15

1/2

106

КШЗ-25-15 РШХ(У)С

150

КШЗ-16-20 РШХ(У)С

160

20

3/4

125

КШЗ-25-20 РШХ(У)С

180

КШЗ-16-25 РШХ(У)С

105

25

1

134

КШЗ-25-25 РШХ(У)С

120

КШЗ-16-32 РШХ(У)С

120

32

1 1/4

164

КШЭ-25-32 РШХ(У)С

145

КШЗ-16-40 РШХ(У)С

130

40

1 1/2

172

КШЗ-25-40 РШХ(У)С

150

КШЗ-16-50 РШХ(У)С

150

50

2

206

КШЗ-16-65 РШХ(У)С

185

65

2 1/2

230

КШЗ-16-80 РШХ(У)С

205

80

3

243
