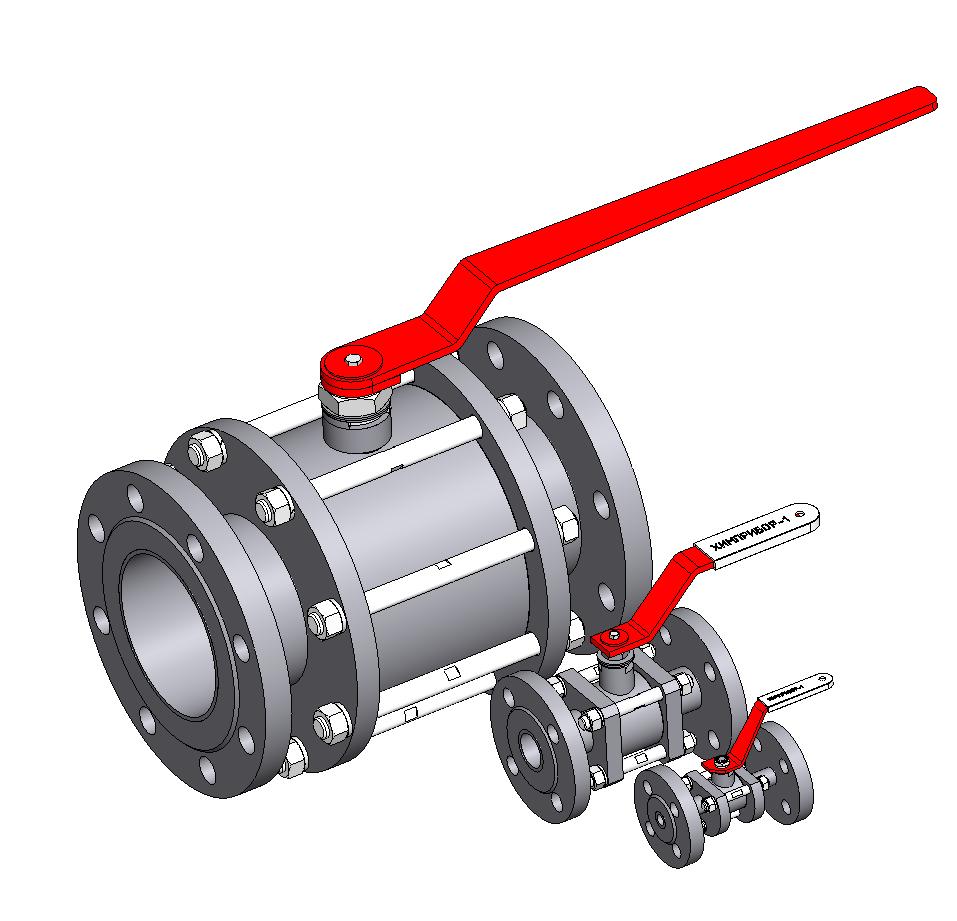

Кран шаровый фланцевый разборный

Краны шаровые предназначены для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными, агрессивными или неагрессивными рабочими средами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Условный диаметр Ду.мм

6-250

Условное давление Ру, МПа

16; 25; 40

Температура окружающей среды:



от 233 до плюс 323

(°С)

(от минус 40 до плюс 50)

- климатическое исполнение

УХЛ2 по ГОСТ 15150-69

Температура рабочей среды, К

от 203 до 473

(°С)

(от минус 70 до плюс 250);

Относительная влажность окружающего воздуха, %

от 30 до 80

Атмосферное давление, КПа

от 84 до 106,7

(мм рт.ст.)

(от 630 до 800);

Герметичность затвора

класс А по ГОСТ 9544-93

Средний ресурс работы

4500 циклов

Полный срок службы работы, лет, не менее

15

Направление подачи жидкости

любое

Присоединение к трубопроводу

фланцевое (ГОСТ 12815-80)

Способ управления

ручной, пневмопривод, электропривод

Строительная длина

по ГОСТ 28908-91

или по требованию заказчика

Рабочая среда

вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов

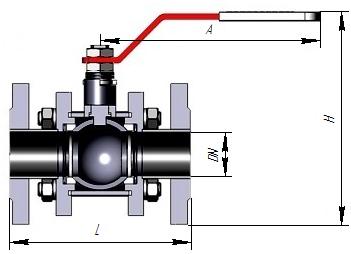

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Обозначение

DN

L

L1

Н

Масса, кг, не более

КШЗ 16-6 РФХ(РФУ)

КШЗ 25-6 РФХ(РФУ)

КШЗ 40-6 РФХ(РФУ)

6

100

162

73

0,9

КШЗ 16-10 РФХ(РФУ)

КШЗ 25-10 РФХ(РФУ)

КШЗ 40-10 РФХ(РФУ)

10

130

177

125

1,9

КШЗ 16-15 РФХ(РФУ)

КШЗ 25-15 РФХ(РФУ)

КШЗ 40-15 РФХ(РФУ)

15

130

190

106

106

163

2,7

КШЗ 16-20 РФХ(РФУ)

КШЗ 25-20 РФХ(РФУ)

КШЗ 40-20 РФХ(РФУ)

20

150

202

144

3,85

КШЗ 16-25 РФХ(РФУ)

КШЗ 25-25 РФХ(РФУ)

КШЗ 40-25 РФХ(РФУ)

25

160

207

163

6,3

КШЗ 16-32 РФХ(РФУ)

КШЗ 25-32 РФХ(РФУ)

КШЗ 40-32 РФХ(РФУ)

32

180

305

200

7,8

КШЗ 16-40 РФХ(РФУ)

КШЗ 25-40 РФХ(РФУ)

КШЗ 40-40 РФХ(РФУ)

40

200

315

208,5

8,4

КШЗ 16-50 РФХ(РФУ)

КШЗ 25-50 РФХ(РФУ)

КШЗ 40-50 РФХ(РФУ)

50

230

395

241,5

10,2

КШЗ 16-65 РФХ(РФУ)

КШЗ 25-65 РФХ(РФУ)

КШЗ 40-65 РФХ(РФУ)

65

290

425

242

18,7

КШЗ 16-80 РФХ(РФУ)

КШЗ 25-80 РФХ(РФУ)

КШЗ 40-80 РФХ(РФУ)

80

310

497

281

23

КШЗ 16-100 РФХ(РФУ)

КШЗ 25-100 РФХ(РФУ)

КШЗ 40-100 РФХ(РФУ)

100

350

517

330

33

КШЗ 16-125 РФХ(РФУ)

КШЗ 25-125 РФХ(РФУ)

КШЗ 40-125РФХ(РФУ)

125

356

381

381

740

357

43

46

48

КШЗ 16-150 РФХ(РФУ)

КШЗ 25-150 РФХ(РФУ)

КШЗ 40-150 РФХ(РФУ)

150

394

403

403

796

402

63.8

68,5

72

КШЗ 16-200 РФХ(РФУ)

КШЗ 25-200 РФХ(РФУ)

КШЗ 40-200 РФХ(РФУ)

200

457

823

480

103

110

129

КШЗ 16(25, 40)-250 РФХ(РФУ)

250

533

867

500

139,5
