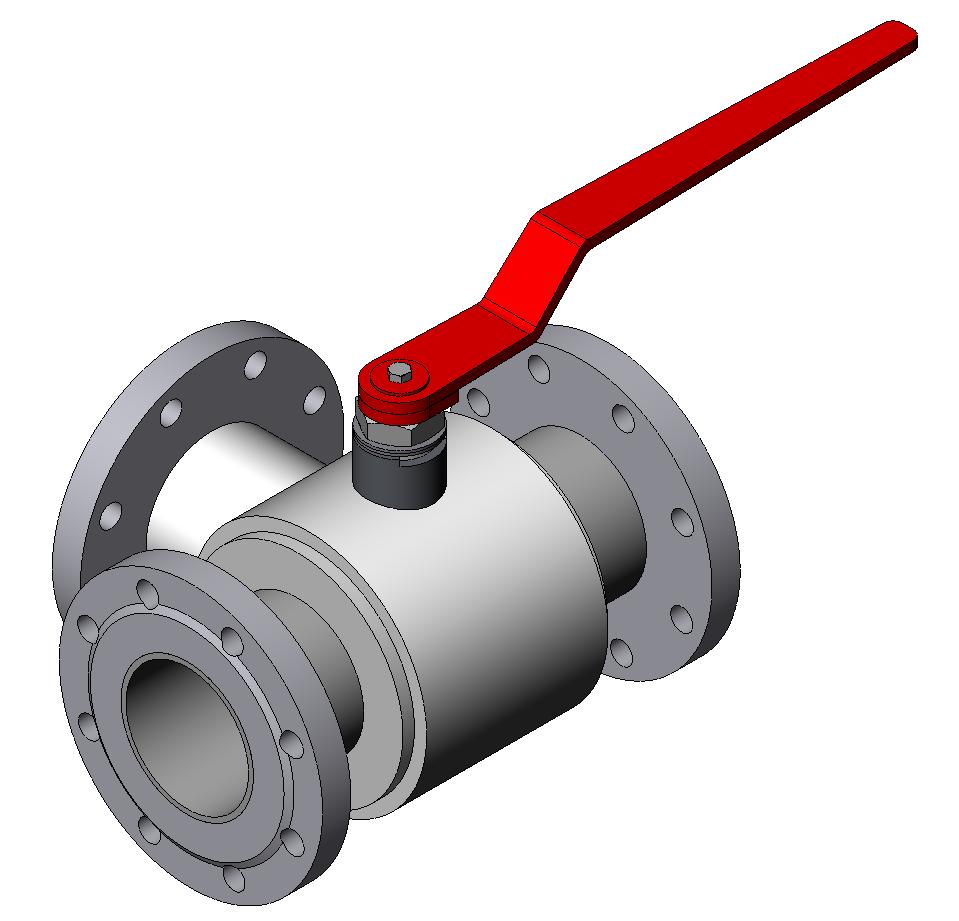

Кран шаровый трехходовой неразборный II

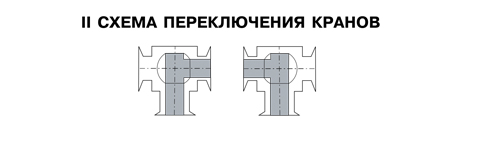

II схема переключения. Краны шаровые трехходовые г-образные предназначены для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными, агрессивными или неагрессивными рабочими средами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Условный диаметр Ду.мм

6-200

Условное давление Ру, МПа

16-25

Температура окружающей среды:


-умеренное климатическое исполнение, К

от 233 до плюс 323

(°С)

(от минус 40 до плюс 50)

- климатическое исполнение

УХЛ2 по ГОСТ 15150-69

Температура рабочей среды, К

от 203 до 473

(°С)

(от минус 70 до плюс 200);

Относительная влажность окружающего воздуха, %

от 30 до 80

Атмосферное давление, КПа

от 84 до 106,7

(мм рт.ст.)

(от 630 до 800);

Герметичность затвора

класс А по ГОСТ 9544-93

Средний ресурс работы

4500 циклов

Полный срок службы работы, лет, не менее

10

Направление подачи жидкости

любое

Присоединение к трубопроводу

фланцевое (ГОСТ 12815-80), приварное

Способ управления

ручной, пневмопривод, электропривод

Строительная длина

по ГОСТ 28908-91

или по требованию заказчика

Рабочая среда

вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов

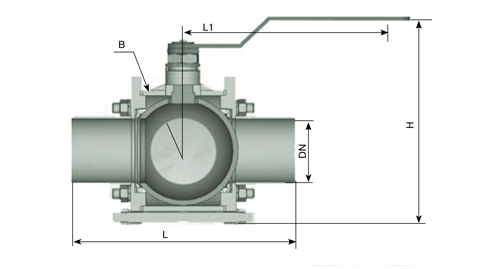

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Обозначение

DN

в

L

L1

Н

КШТ- II -16-6 РФХ(РФУ)

КШТ- II -25-6 РФХ(РФУ)

КШТ- II -40-6 РФХ(РФУ)

6

60

100

112

73

КШТ- II -16-10 РФХ(РФУ)

КШТ- II -25-10 РФХ(РФУ)

КШТ- II -40-10 РФХ(РФУ)

10

90

130

112

125

КШТ- II -16-15 РФХ(РФУ)

КШТ- II -25-15 РФХ(РФУ)

КШТ- II -40-15 РФХ(РФУ)

15

95

130

125

106

106

163

КШТ- II -16-20 РФХ(РФУ)

КШТ- II -25-20 РФХ(РФУ)

КШТ- II -40-20 РФХ(РФУ)

20

105

150

136

144

КШТ- II -16-25 РФХ(РФУ)

КШТ- II -25-25 РФХ(РФУ)

КШТ- II -40-25 РФХ(РФУ)

25

115

160

128

163

КШТ- II -16-32 РФХ(РФУ)

КШТ- II -25-32 РФХ(РФУ)

КШТ- II -40-32 РФХ(РФУ)

32

135

180

215

200

КШТ- II -16-40 РФХ(РФУ)

КШТ- II -25-40 РФХ(РФУ)

КШТ- II -40-40 РФХ(РФУ)

40

145

200

215

208,5

КШТ- II -16-50 РФХ(РФУ)

КШТ- II -25-50 РФХ(РФУ)

КШТ- II -40-50 РФХ(РФУ)

50

160

230

280

241,5

КШТ- II -16-65 РФХ(РФУ)

КШТ- II -25-65 РФХ(РФУ)

КШТ- II -40-65 РФХ(РФУ)

65

180

290

280

242

КШТ- II -16-80 РФХ(РФУ)

КШТ- II -25-80 РФХ(РФУ)

КШТ- II -40-80 РФХ(РФУ)

80

195

310

342

281

КШТ- II -16-100 РФХ(РФУ)

КШТ- II -25-100 РФХ(РФУ)

КШТ- II -40-100 РФХ(РФУ)

100

215

350

342

330

КШТ- II -16-125 РФХ(РФУ)

КШТ- II -25-125 РФХ(РФУ)

КШТ- II -40-125 РФХ(РФУ)

125

245

356

381

381

550

357

КШТ- II -16-150 РФХ(РФУ)

КШТ- II -25-150 РФХ(РФУ)

КШТ- II -40-150 РФХ(РФУ)

150

280

394

403

403

595

402

КШТ- II -16-200 РФХ(РФУ)

КШТ- II -25-200 РФХ(РФУ)

КШТ- II -40-200 РФХ(РФУ)

200

335

457

595

480
