Краны шаровые с обогревом

ЗАО «ХИМПРИБОР-1» изготавливает краны шаровые запорные с обогревом корпуса (КШО), с обогревом корпуса и патрубков (КШОф), разборные, неразборные, полнопроходные, неполнопроходные, которые являются модификацией кранов КШЗ, присоединение обогрева по требованию заказчика.

Краны презназначены для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными, агрессивными или неагрессивными рабочими средами и подвода теплоносителя для обогрева рабочей среды. Конструктивно краны выполнены на базе фланцевых или приварных кранов с кольцевой полостью в корпусе и двумя штуцерами для подвода и отвода теплоносителя.

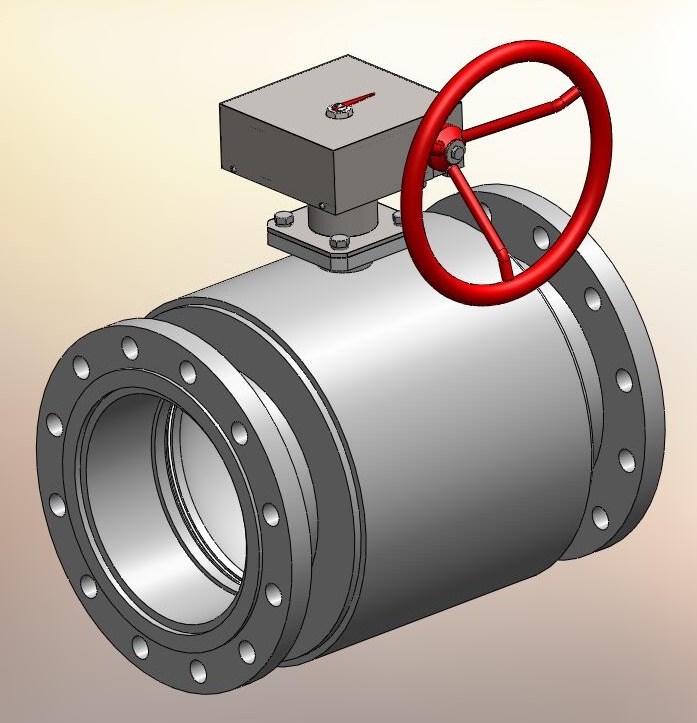

Кран шаровой с обогревом корпуса (КШО)
Кран шаровой с обогревом корпуса (КШО), неразборный, полнопроходной, с рукояткой, с фланцевым присоединением к трубопроводу и обогреву.
Кран шаровой с обогревом корпуса и патрубков (КШОф)
Кран шаровой с обогревом корпуса и патрубков (КШОф), разборный, полнопроходной, с рукояткой, с фланцевым присоединением к трубопроводу и обогреву.

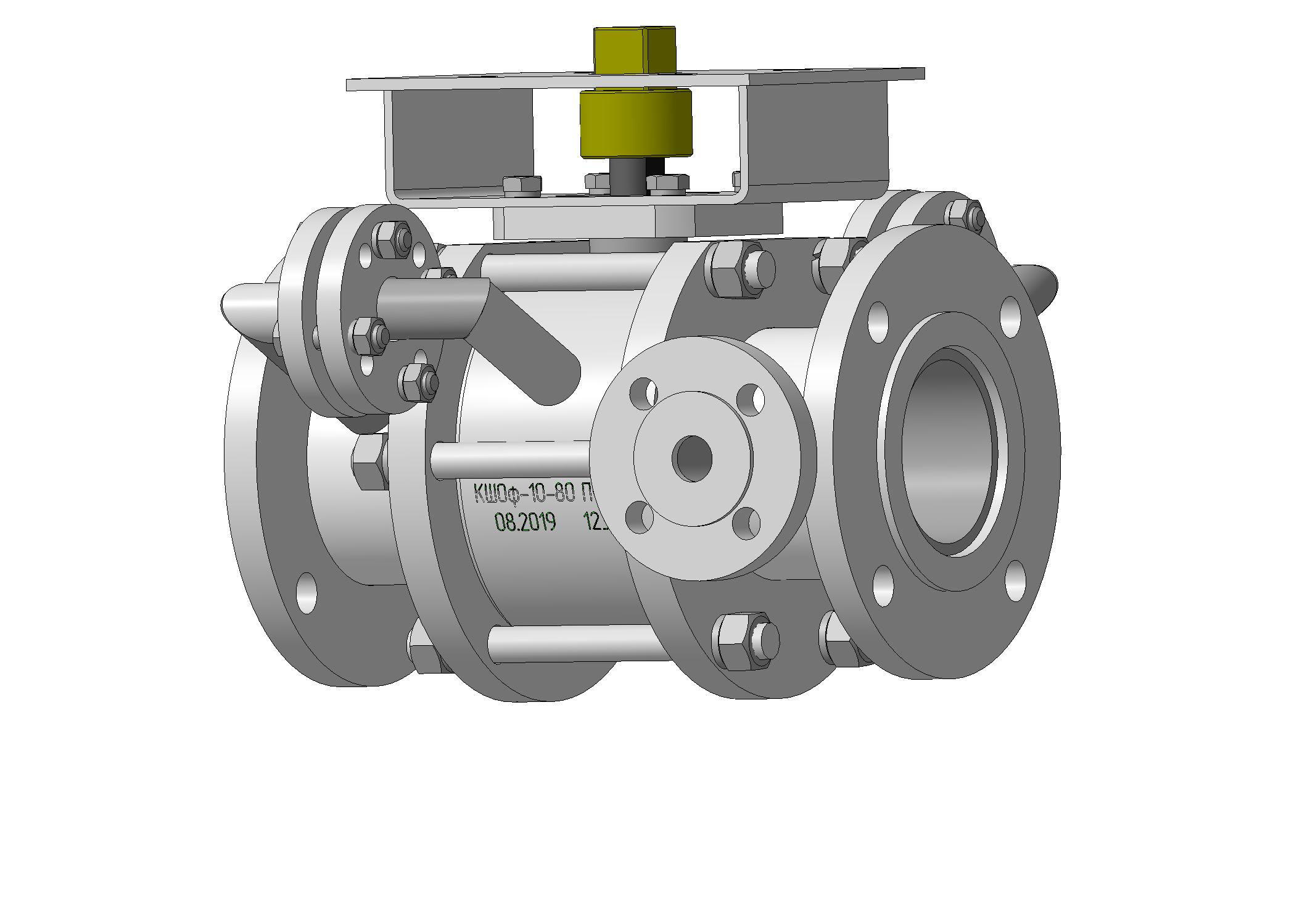

Кран шаровой с обогревом корпуса и патрубков (КШОф) рисунок
Кран шаровой с обогревом корпуса и патрубков (КШОф), под привод с комплектом монтажных частей (с КМЧ), с фланцевым присоединением к трубопроводу, разборный, полнопроходной.

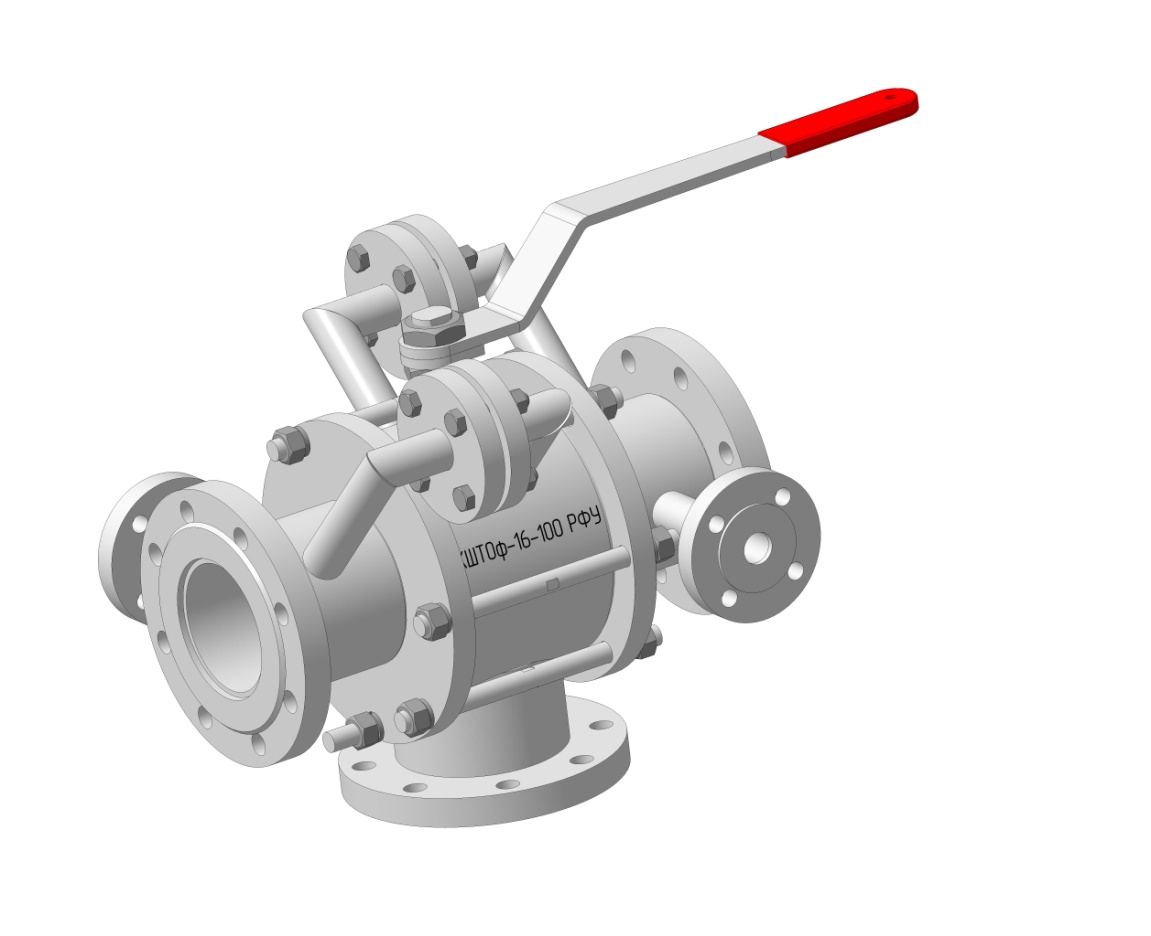

ЗАО «ХИМПРИБОР-1» изготавливает краны трехходовые с обогревом корпуса (КШТО), с обогревом корпуса и патрубков (КШТОф), разборные, неразборные, полнопроходные, неполнопроходные, которые являются модификацией кранов КШТ, присоединение обогрева по требованию заказчика.

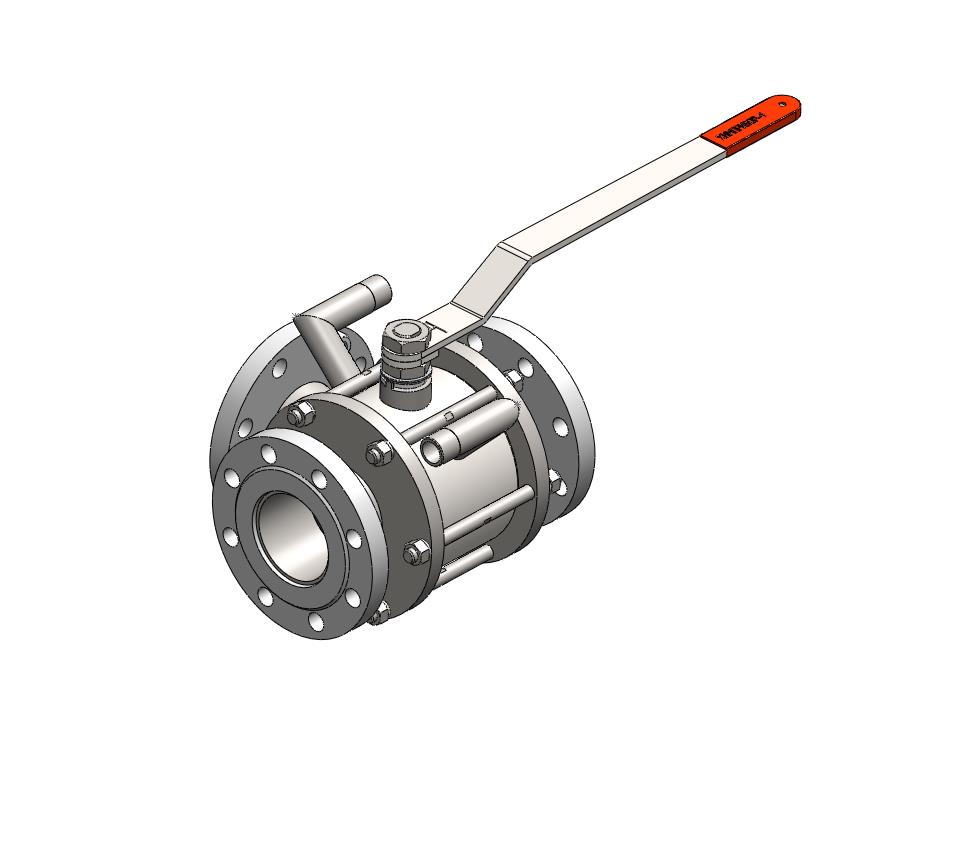

Кран шаровой трехходовой с горизонтальным расположением центрального патрубка с обогревом корпуса (КШТГО), разборный, полнопроходной, с фланцевым присоединением к трубопроводу и штуцерным к обогреву.


Кран шаровой трехходовой с горизонтальным расположением центрального патрубка с обогревом корпуса (КШТГО), разборный, полнопроходной, с фланцевым присоединением к трубопроводу и штуцерным к обогреву.

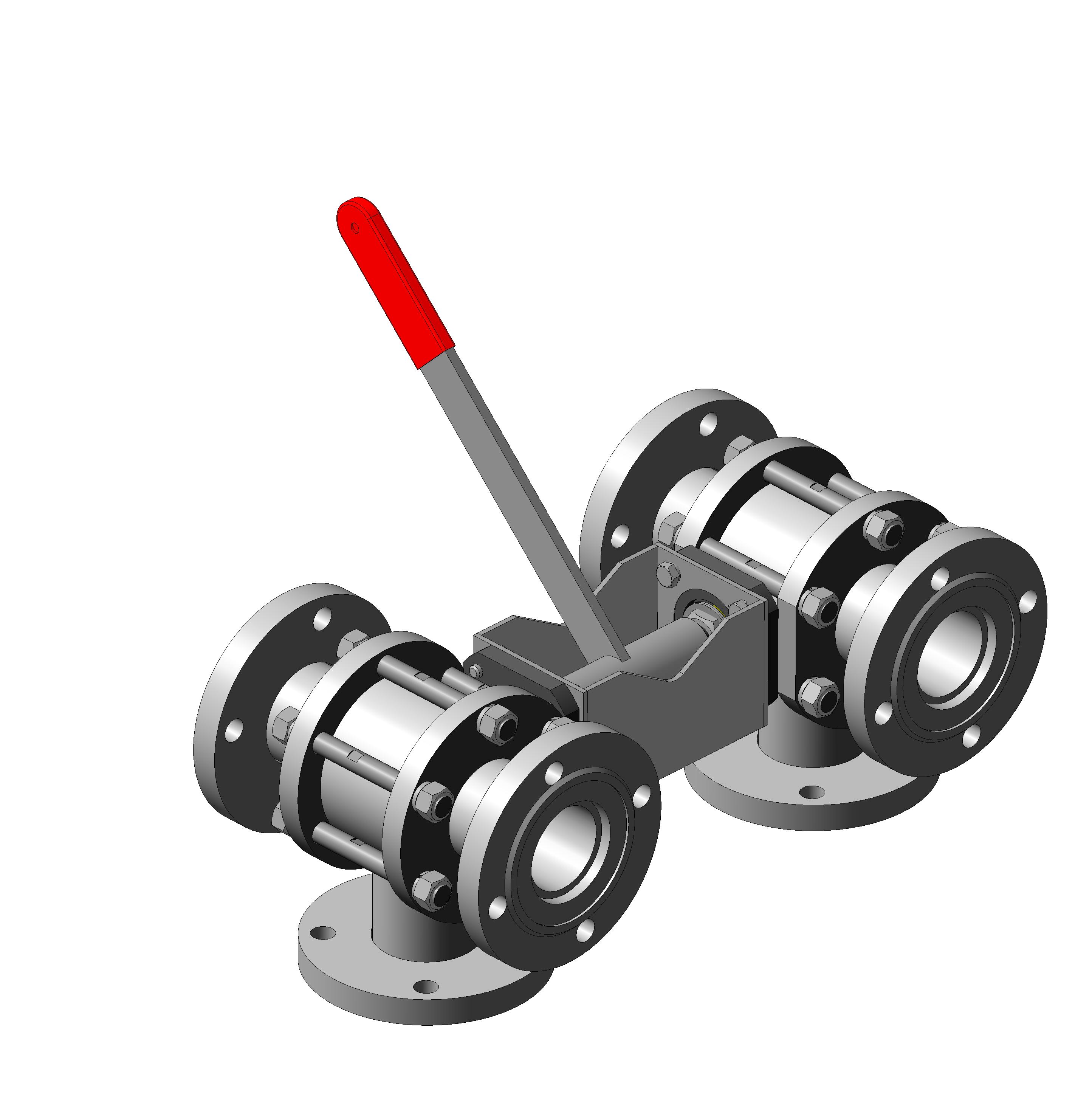

Двухсекционное исполнение трехходового, полнопроходного, разборного крана с одной рукояткой для одновременного переключения в системе.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Условный диаметр Ду.мм

15-200

Условное давление Ру, МПа

1,6-2,5

Температура окружающей среды:


-умеренное климатическое исполнение, К

от 233 до плюс 323

(°С)

(от минус 40 до плюс 50)

- климатическое исполнение

УХЛ2 по ГОСТ 15150-69

Температура рабочей среды, К

от 203 до 473

(°С)

(от минус 70 до плюс 200);

Относительная влажность окружающего воздуха, %

от 30 до 80

Атмосферное давление, КПа

от 84 до 106,7

(мм рт.ст.)

(от 630 до 800);

Герметичность затвора

класс А по ГОСТ 9544-93

Средний ресурс работы

4500 циклов

Полный срок службы работы, лет, не менее

10

Направление подачи жидкости

любое

Присоединение к трубопроводу

фланцевое (ГОСТ 12815-80), приварное

Способ управления

ручной, пневмопривод, электропривод

Строительная длина

по ГОСТ 28908-91

или по требованию заказчика

Рабочая среда

вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов

Параметры теплоносителя

Т,С не более 160 Р, МПа не более 1,6
