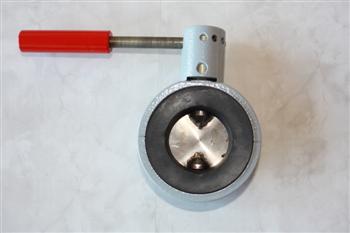

Затвор дисковый регулирующий

Затвор дисковый регулирующий

Затвор дисковый регулирующий

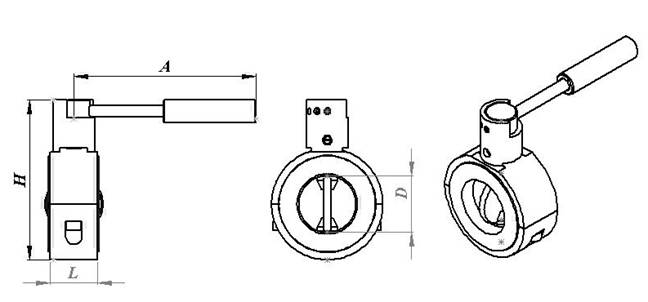

Обозначение DN D L

H

A

Масса, кг

ЗДР-16-50

50

50

41

138

160

2,0

ЗДР-16-65

65

65

43

163

200

2,8

ЗДР-16-80

80

80

43

180

200

3,5

ЗДР-16-100

100

100

52

223

250

4,3

Затворы предназначены для управления материальными потоками жидкостей в пищевой, химической, нефтеперерабатывающей и других отраслях промышленности, для замены функционально-аналогичных клапанов и затворов.

Присоединение к трубопроводу - стяжное.

Условие эксплуатации затворов следующие:

  • температура окружающей среды, оС от минус 70 до плюс 50;
  • относительная влажность окружающего воздуха, % от 30 до 80;
  • атмосферное давление, КПа от 84 до 106.7;
  •                                         (мм рт.ст.) (от 630 до 800);
  • температура рабочей среды, затвора ЗДР-16, оС от минус 30 до плюс 150;

Расшифровка исполнений затворов:

ЗДР - затвор дисковый регулирующий;

16 - условное давление PN рабочей среды до 1.6 МПа (16кгс/см2);

50, 65, 80, 100 - диаметр условного прохода DN в мм.

Диаметры условных проходов затворов соответствуют диаметрам условных проходов трубопроводов по месту эксплуатации.

Содержание вредных веществ в воздухе рабочей зоны эксплуатации затворов не должно превышать концентраций в соответствии с ГОСТ 12.1.005-88.

Затворы имеют вид климатического исполнения У2 и УХЛ 1 по ГОСТ 15150.
