Краны шаровые трехходовые разборные I (III) с горизонтальным расположением центрального патрубка

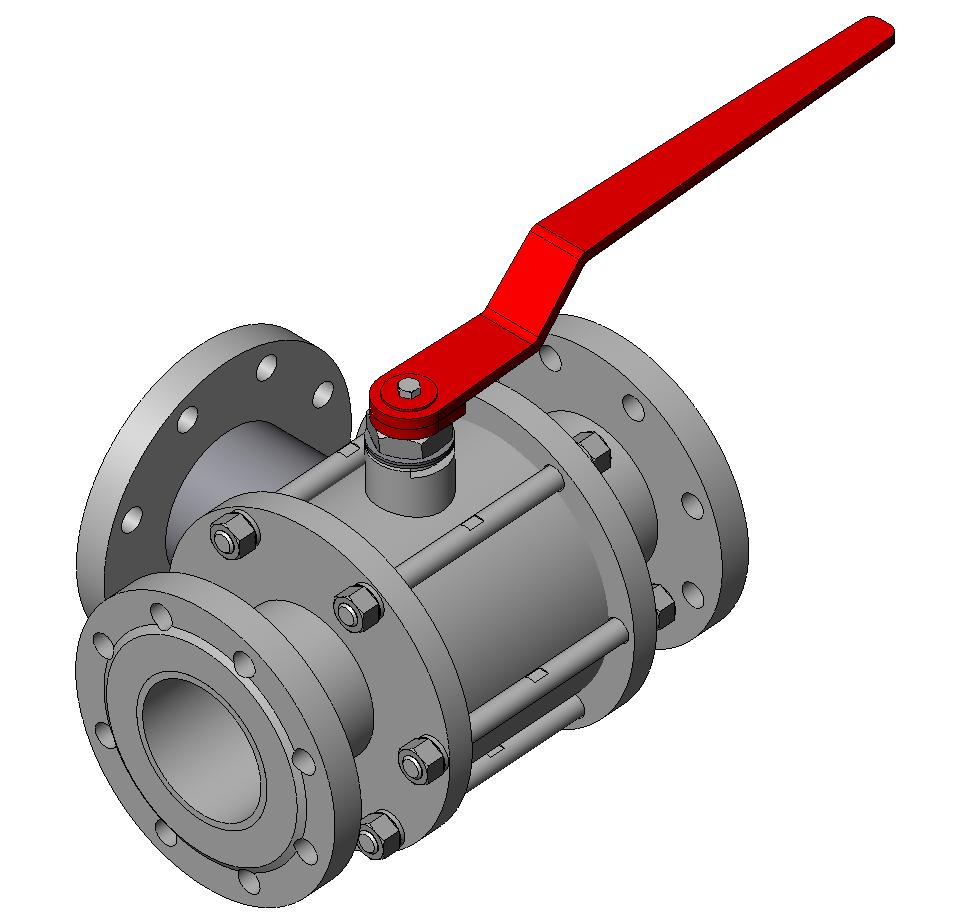

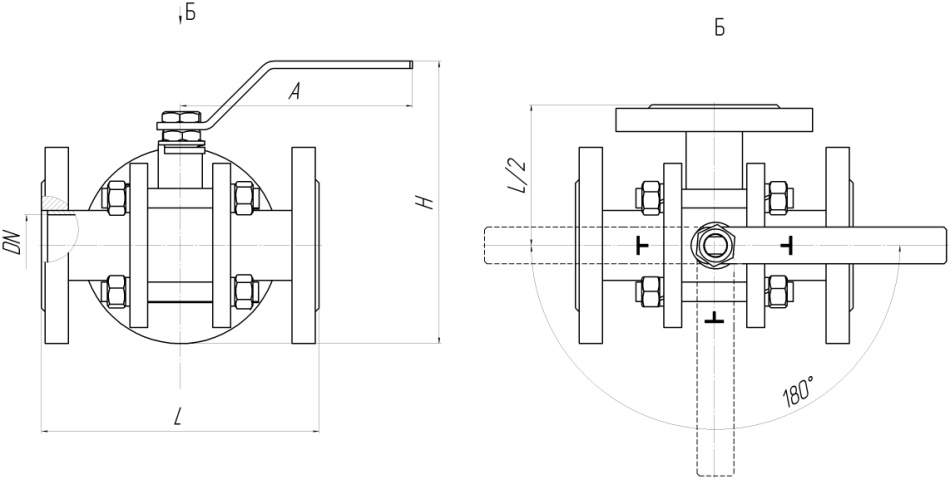

Трехходовой разборный I (III) горизонт рисунок   Трехходовой разборный I (III) горизонт схема


Обозначение DN L L/2 А H

КШТГ-I (III)-40(16, 25)-6 РФХ(Мл, У, Ус)

6

100

50

97

79

КШТГ-I (III)-40(16, 25)-10 РФХ(Мл, У, Ус)

10

130

65

115

125

КШТГ-I (III)-40(16, 25)-15 РФХ(Мл, У, Ус)

15

130

65

115

133

КШТГ-I (III)-40(16, 25)-20 РФХ(Мл, У, Ус)

20

150

75

130

147

КШТГ-I (III)-40(16, 25)-25 РФХ(Мл, У, Ус)

25

165

83

130

155

КШТГ-I (III)-40(16, 25)-32 РФХ(Мл, У, Ус)

32

180

90

205

200

КШТГ-I (III)-40(16, 25)-40 РФХ(Мл, У, Ус)

40

200

100

205

205

КШТГ-I (III)-40(16, 25)-50 РФХ(Мл, У, Ус)

50

230

115

295

242

КШТГ-I (III)-40(16, 25)-65 РФХ(Мл, У, Ус)

65

290

145

295

260

КШТГ-I (III)-40(16, 25)-80 РФХ(Мл, У, Ус)

80

310

155

500

281

КШТГ-I (III)-40(16, 25)-100 РФХ(Мл, У, Ус)

100

350

175

500

330

КШТГ-I (III)-40(16, 25)-125 РФХ(Мл, У, Ус)

125

381

191

600

361

КШТГ-I (III)-40(16, 25)-150 РФХ(Мл, У, Ус)

150

403

202

800

402

КШТГ-I (III)-40(16, 25)-200 РФХ(Мл, У, Ус)

200

502

151

1500

720

КШТГ-I (III)-40(16, 25)-250 РФХ(Мл, У, Ус)

250

568

284

1800

823
