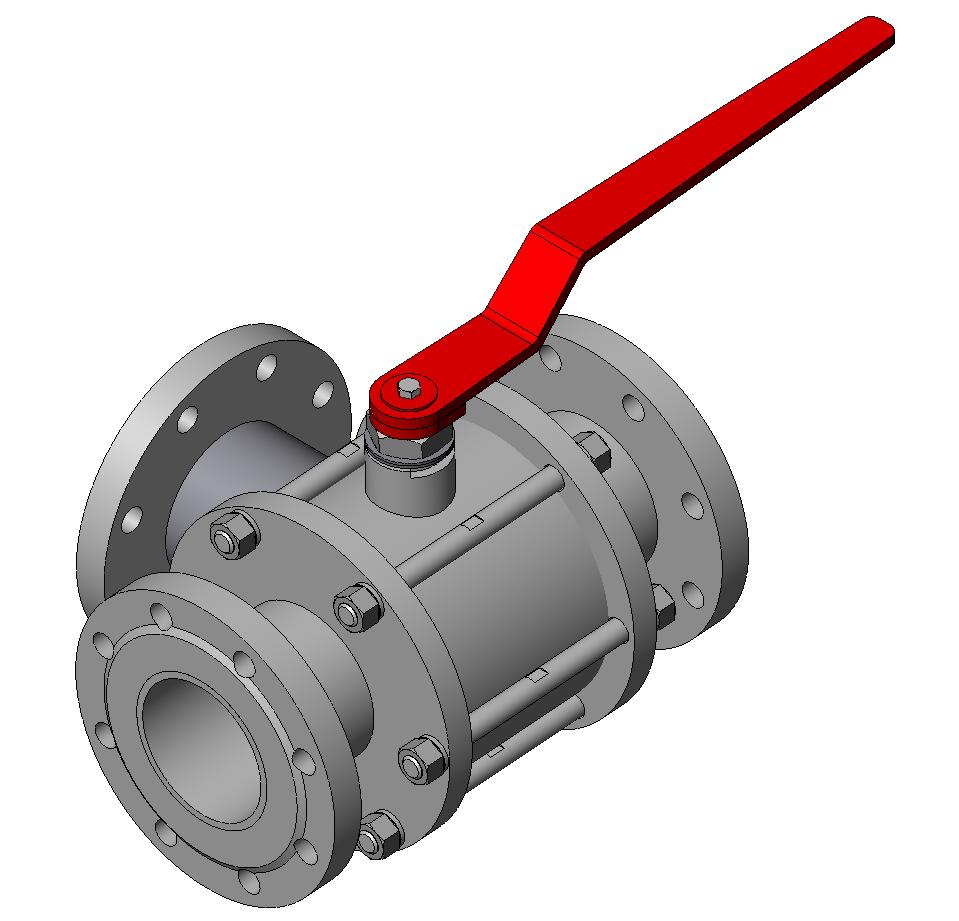

Кран шаровый трехходовой разборный II

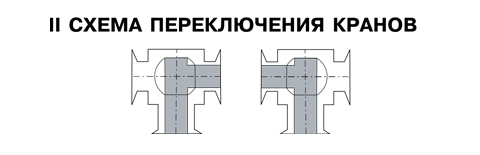

II схема переключения. Краны шаровые трехходовые г-образные предназначены для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными, агрессивными или неагрессивными рабочими средами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Условный диаметр Ду.мм

6-200

Условное давление Ру, МПа

1,6-2,5

Температура окружающей среды:


-умеренное климатическое исполнение, К

от 233 до плюс 323

(°С)

(от минус 40 до плюс 50)

- климатическое исполнение

УХЛ2 по ГОСТ 15150-69

Температура рабочей среды, К

от 203 до 473

(°С)

(от минус 70 до плюс 200);

Относительная влажность окружающего воздуха, %

от 30 до 80

Атмосферное давление, КПа

от 84 до 106,7

(мм рт.ст.)

(от 630 до 800);

Герметичность затвора

класс А по ГОСТ 9544-93

Средний ресурс работы

4500 циклов

Полный срок службы работы, лет, не менее

10

Направление подачи жидкости

любое

Присоединение к трубопроводу

фланцевое (ГОСТ 12815-80), приварное

Способ управления

ручной, пневмопривод, электропривод

Строительная длина

по ГОСТ 28908-91

или по требованию заказчика

Рабочая среда

вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов

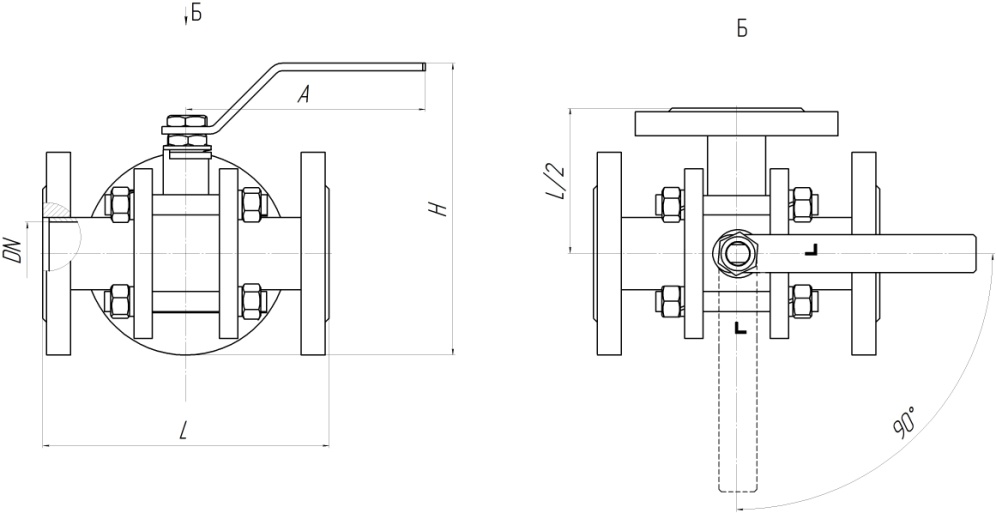

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Обозначение

DN

В

L

L1

Н

КШТ-II-16-6 РФХС(РФУС)

КШТ-II -25-6 РФХС(РФУС)

КШТ-II -40-6 РФХС(РФУС)

6

60

100

112

73

КШТ-II -16-10 РФХС(РФУС)

КШТ-II -25-10 РФХС(РФУС)

КШТ-II -40-10 РФХС(РФУС)

10

90

130

112

125

КШТ-II -16-15 РФХС(РФУС)

КШТ-II -25-15 РФХС(РФУС)

КШТ-II -40-15 РФХС(РФУС)

15

95

130

125

106

106

163

КШТ-II -16-20 РФХС(РФУС)

КШТ-II 25-20 РФХС(РФУС)

КШТ-II -40-20 РФХС(РФУС)

20

105

150

136

144

КШТ-II -16-25 РФХС(РФУС)

КШТ-II -25-25 РФХС(РФУС)

КШТ-II -40-25 РФХС(РФУС)

25

115

160

128

163

КШТ-II -16-32 РФХС(РФУС)

КШТ-II -25-32 РФХС(РФУС)

КШТ-II -40-32 РФХС(РФУС)

32

135

180

215

200

КШТ-II -16-40 РФХС(РФУС)

КШТ-II -25-40 РФХС(РФУС)

КШТ-II -40-40 РФХС(РФУС)

40

145

200

215

208,5

КШТ-II -16-50 РФХС(РФУС)

КШТ-II -25-50 РФХС(РФУС)

КШТ-II -40-50 РФХС(РФУС)

50

160

230

280

241,5

КШТ-II -16-65 РФХС(РФУС)

КШТ-II -25-65 РФХС(РФУС)

КШТ-II -40-65 РФХС(РФУС)

65

180

290

280

242

КШТ-II -16-80 РФХС(РФУС)

КШТ-II -25-80 РФХС(РФУС)

КШТ-II -40-80 РФХС(РФУС)

80

195

310

342

281

КШТ-II -16-100 РФХС(РФУС)

КШТ-II -25-100 РФХС(РФУС)

КШТ-II -40-100 РФХС(РФУС)

100

215

350

342

330

КШТ-II -16-125 РФХС(РФУС)

КШТ-II -25-125 РФХС(РФУС)

КШТ-II -40-125 РФХС(РФУС)

125

245

356

381

381

550

357

КШТ-II -16-150 РФХС(РФУС)

КШТ-II -25-150 РФХС(РФУС)

КШТ-II -40-150 РФХС(РФУС)

150

280

394

403

403

595

402

КШТ-II -16-200 РФХС(РФУС)

КШТ-II -25-200 РФХС(РФУС)

КШТ-II -40-200 РФХС(РФУС)

200

335

457

595

480
