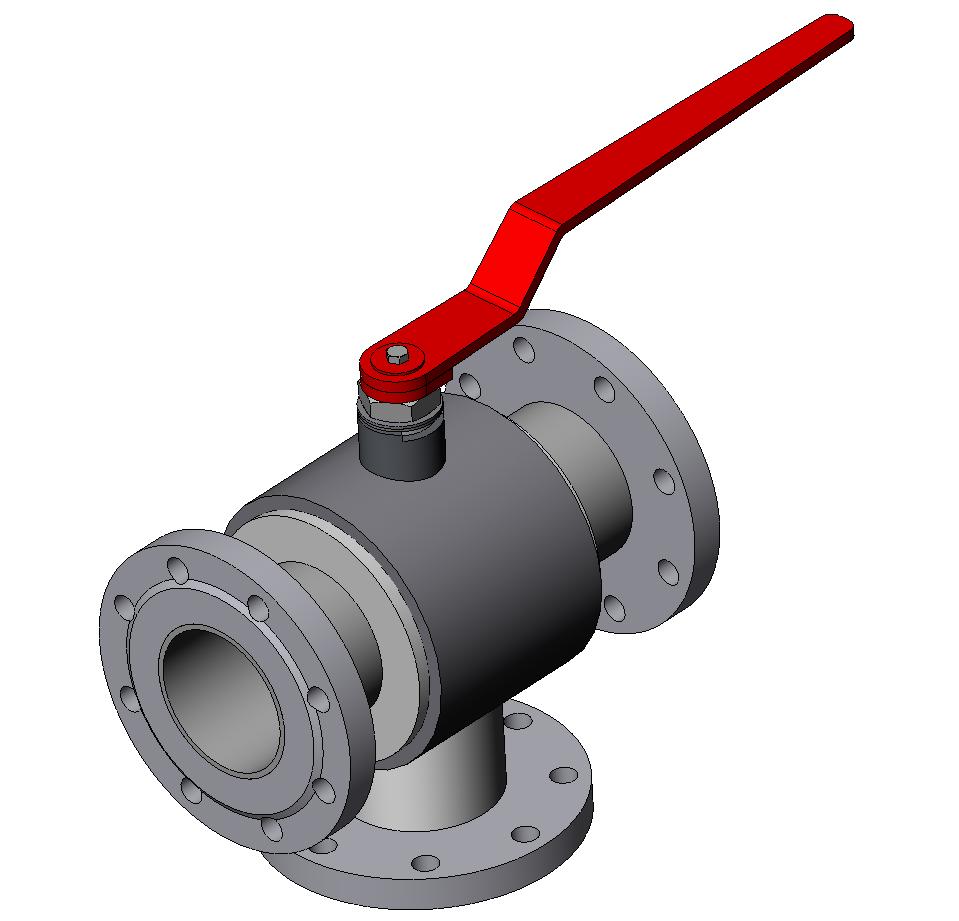

Кран шаровый трехходовой неразборный I (III)

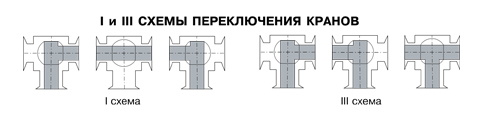

По I и III схеме переключения краны шаровые трехходовые Т-образные предназначены для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными, агрессивными или неагрессивными рабочими средами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Условный диаметр Ду.мм

6-200

Условное давление Ру, МПа

1,6-2,5

Температура окружающей среды:


-умеренное климатическое исполнение, К

от 233 до плюс 323

(°С)

(от минус 40 до плюс 50)

- климатическое исполнение

УХЛ2 по ГОСТ 15150-69

Температура рабочей среды, К

от 203 до 473

(°С)

(от минус 70 до плюс 200);

Относительная влажность окружающего воздуха, %

от 30 до 80

Атмосферное давление, КПа

от 84 до 106,7

(мм рт.ст.)

(от 630 до 800);

Герметичность затвора

класс А по ГОСТ 9544-93

Средний ресурс работы

4500 циклов

Полный срок службы работы, лет, не менее

10

Направление подачи жидкости

любое

Присоединение к трубопроводу

фланцевое (ГОСТ 12815-80), приварное

Способ управления

ручной, пневмопривод, электропривод

Строительная длина

по ГОСТ 28908-91

или по требованию заказчика

Рабочая среда

вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов

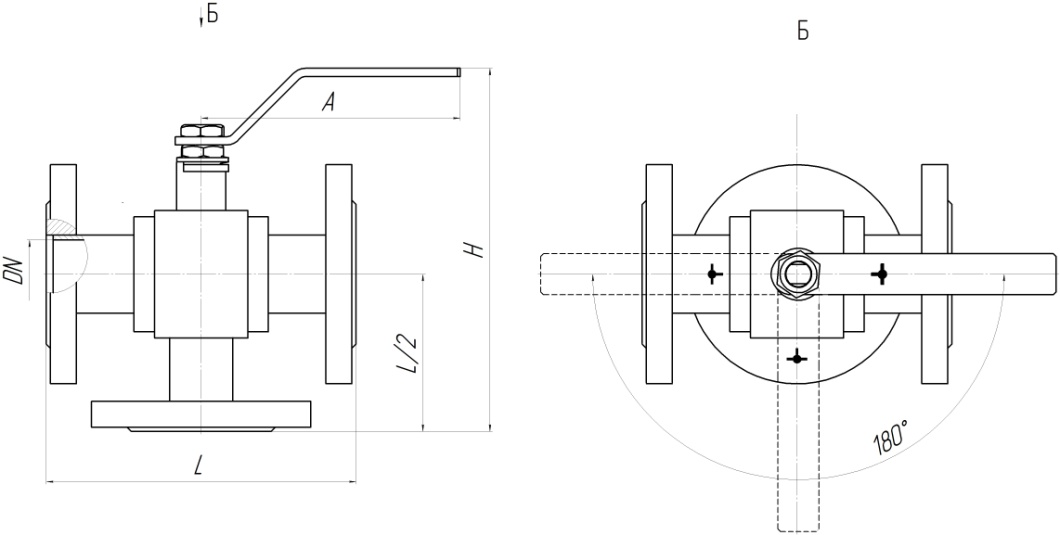

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Обозначение

DN

в

L

L1

н

КШТ-I (III)-16-6 РФХС(РФУС)

КШТ-I (III)-25-6 РФХС(РФУС)

КШТ-I (III)-40-6 РФХС(РФУС)

6

60

100

112

103,5

КШТ-I (III)-16-10 РФХС(РФУС)

КШТ-I (III)-25-10 РФХС(РФУС)

КШТ-I (III)-40-10 РФХС(РФУС)

10

90

130

112

158,5

КШТ-I (III)-16-15 РФХС(РФУС)

КШТ-I (III)-25-15 РФХС(РФУС)

КШТ-I (III)-40-15 РФХС(РФУС)

15

95

130

125

180,5

КШТ-I (III)-16-20 РФХС(РФУС)

КШТ-I (III)-25-20 РФХС(РФУС)

КШТ-I (III)-40-20 РФХС(РФУС)

20

105

150

136

171,5

КШТ-I (III)-16-25 РФХС(РФУС)

КШТ-I (III)-25-25 РФХС(РФУС)

КШТ-I (III)-40-25 РФХС(РФУС)

25

115

160

128

188

КШТ-I (III)-16-32 РФХС(РФУС)

КШТ-I (III)-25-32 РФХС(РФУС)

КШТ-I (III)-40-32 РФХС(РФУС)

32

135

180

215

220

КШТ-I (III)-16-40 РФХС(РФУС)

КШТ-I (III)-25-40 РФХС(РФУС)

КШТ-1 (Ш)-40-40 РФХС(РФУС)

40

145

200

215

240

КШТ-I (III)-16-50 РФХС(РФУС)

КШТ-I (III)-25-50 РФХС(РФУС)

КШТ-I (III)-40-50 РФХС(РФУС)

50

160

230

280

296,5

КШТ-I (III)-16-65 РФХС(РФУС)

КШТ-I (III)-25-65 РФХС(РФУС)

КШТ-I (III)-40-65 РФХС(РФУС)

65

180

290

280

315

КШТ-I (III)-16-80 РФХС(РФУС)

КШТ-I (III)-25-80 РФХС(РФУС)

КШТ-I (III)-40-80 РФХС(РФУС)

80

195

310

342

356

КШТ-I (III)-16-100 РФХС(РФУС)

КШТ-I (III)-25-100 РФХС(РФУС)

КШТ-I (III)-40-100 РФХС(РФУС)

100

215

350

342

411

КШТ-I (III)-16-125 РФХС(РФУС)

КШТ-I (III)-25-125 РФХС(РФУС)

КШТ-I (III)-40-125 РФХС(РФУС)

125

245

356

381

381

550

439

КШТ-I (III)-16-150 РФХС(РФУС)

КШТ-I (III)-25-150 РФХС(РФУС)

КШТ-I (III)-40-150 РФХС(РФУС)

150

280

394

403

403

595

482

КШТ-I (III)-16-200 РФХС(РФУС)

КШТ-I (III)-25-200 РФХС(РФУС)

КШТ-I (III)-40-200 РФХС(РФУС)

200

335

457

595

547
