Детектор обнаружения взрывчатых веществ "СЛЕД-В"

Прибор обнаружения взрывчатых веществ "СЛЕД-В"

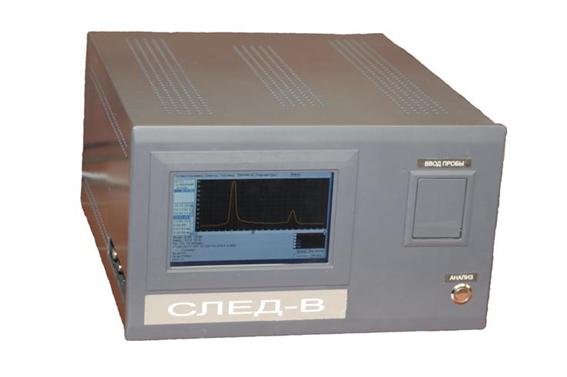

Прибор обнаружения взрывчатых веществ СЛЕД-В

Прибор предназначен для использования оперативными и криминалистическими службами подразделений, осуществляющих противодействие терроризму, личным составом служб авиационной безопасности, таможенной и пограничных служб. Изделие позволяет в течение нескольких секунд выявить наличие следов (миллиардной доли грамма) взрывчатого вещества на теле, одежде, вещах подозреваемого, в помещениях, автотранспорте и др.

Детектор прост в эксплуатации. Для работы на нем не требуется специальной квалификации. Процесс освоения методики работы возможен самостоятельно по поставляемому в комплекте с изделием Руководству по эксплуатации. Кроме того, предприятие изготовитель готово бесплатно провести обучение персонала, назначенного работать на приборе.

Процесс выявления наличия на исследуемом объекте взрывчатого вещества состоит в следующем: сотрудник проводит специальным многоразовым пробоотборником по поверхности объекта или отбирает мельчайшую частицу вещества (из выявленной емкости, пакета и др.). далее вставляет пробоотборник в приемное отверстие прибора, через несколько секунд на дисплее появится название найденного вещества (ТНТ, ДНТ, гексоген, октоген, нитроглицерин, ТЭН, тетрил, аммиачная селитра, пластиды и др.).

Преимущества прибора обнаружения взрывчатых веществ "След-В" по сравнению с Российскими и зарубежными аналогами: отсутствие в необходимости приобретения расходных материалов (используются многоразовые пробоотборники, в комплект поставки входит блок регенерации пробоотборников), в приборах установлены 2 самоочищающихся фильтра, 2 воздушных насоса, метод - сочетание газовой хроматографии и спектрометрии ионной подвижности и др. Эти и другие конструктивные решения позволили добиться высокой надежности в работе (круглосуточная бесперебойная работа, быстрый отдув после загрязнения и др.), точности анализа.

По заказу контрагента возможно изготовление прибора двойного назначения, определяющего наркотики и взрывчатые вещества. Детекторы могут устанавливаться в помещениях, либо в передвижных средствах.

В настоящее время технические средства обнаружения взрывчатых веществ "След-В" поставляются в подразделения антитеррористических служб силовых ведомств.

Преимущества прибора СЛЕД-В

  • чувствительность на уровне лучших мировых аналогов;
  • экспрессность анализа;
  • отсутствие радиоактивных источников ионизации;
  • быстрое восстановление после перегрузки по анализируемой пробе;
  • длительное время работы без технического обслуживания;
  • отсутствие необходимости в расходных материалах в процессе всего срока эксплуатации;
  • удобные многоразовые регенерируемые пробоотборные элементы;
  • возможность работы от бортовой сети автомобиля.

Технические характеристики детектора взрывчатых веществ "След-В"

Метод анализа:

Сочетание газовой хроматографии со спектрометрией ионной подвижности, без использования радиоактивного источника.

Виды проб:

Отбор пробы:

Ввод пробы:

микрочастицы на различных поверхностях, жидкие пробы.

с помощью многоразовых пробоотборных элементов.

автоматический с помощью микролифта.

Анализируемые вещества:

1. Тротил (2,4,6-Тринитротолуол, тол, ТНТ, TNT, гранулотол).
2. Гексоген (1,3,5-тринитро-1,3,5-триазациклогексан, циклотриметилентринитрамин, циклонит, RDX, T4).
3. Октоген (1,3,5,7-тетранитро-1,3,5,7-тетраазациклооктан, циклотетраметилентетранитрамин, HMX, HW 4).
4. ТЭН (2,2-Бис[(нитроокси)метил]-1,3-пропандиола динитрат (эфир), пентрит, ниперит, пентаэритриттетранитрат, PETN).
5. Аммиачная селитра (нитрат аммония, AN).
6. Нитроглицерин (1,2,3-тринитроксипропан, глицеринтринитрат, тринитроглицерин, тринитрин, НГЦ, NG).
7. Тетрил ( 2,4,6-тринитро-N-метил-N-нитроанилин, метилпикрилнитрамин, нитрамин, тетралит, tetryl).
8. Динитротолуол (2,4-динитротолуол, ДНТ, DNT).
9. Пикриновая кислота (2,4,6-тринитрофенол, лиддит, мелинит, шимоза, ТНФ, TNP).
10. Пикрат аммония (тринитрофенолят аммония, пиконитрат аммония, карбазоат, взрывчатое вещество Д, даннит, D-explosive, dunnite).
11. Динитронафталин (1,8-динитронафталин, 1,5-динитронафталин, DNN).
12. Нитрат мочевины (UN)
13. Этиленгликольдинитрат (1,2-этандиола динитрат, нитрогликоль, ЭГДН, EGDN).
14. Смесевые ВВ:
- на основе тротила (алюмотол, tritonal);
- на основе тротила и гексогена (типа ТГ, ТГА, ТГАФ, HBX, циклотол, гексотол, морская смесь, альгетолы, composition B, B-explosive, composition H-6, torpex);
- на основе тротила и октогена (октол, ТОКАФ, ТОК-20);
- на основе тротила и аммиачной селитры (граммониты, граммоналы, акваналы, акватолы, ифзаниты, карбатолы, гранитолы, аммониты, аммотолы, аммоналы, донарит, amatol, minol);
- на основе тротила и ТЭНа (пентолиты);
- на основе тротила и динитронафталина (типа К-2, К-3);
- на основе тротила и нитрата бария (baratol);
- на основе тротила и ксилила (сплав Л);
- на основе гексогена (типа A-IX, гекфал, гекфол, ГФА, composition A-3);
- на основе гексогена, тротила и тетрила (ГТТ);
- на основе октогена (окфолы, ОМА, ОМА-Н, ОФА-20);
- на основе октогена и тротила (октолы, октолиты);
- на основе тетрила и тротила (tetrytol);
- на основе аммиачной селитры (гранулиты, акваниты, астролиты, игданит, аммиачный порох, робурит, вестфалит, секурит, донарит, АСДТ, чеченская смесь, ANFO);
- на основе аммиачной селитры, тротила и/или гексогена (аммоналы скальные, NTP);
- на основе аммиачной селитры и ксилила (аммоксил);
- на основе аммиачной и натриевой селитры (порэмиты и гранэмиты);
- на основе аммиачной селитры и динитробензола (беллиты);
- на основе нитроглицерина (динамиты, кордиты, гремучий студень, баллиститные пороха);
- на основе нитроглицерина и аммиачной селитры (детониты, аммониты серный № 1 ЖВ и нефтяной № 3 ЖВ; угленит № 5; победит ВП-4);
- на основе нитроглицерина и натриевой селитры (угленит Э-6; ионит);
- на основе пикриновой кислоты и динитронафталина (русская смесь, французская смесь);
- на основе пикрата аммония и аммиачной селитры (громобой, маисит);
- на основе динитронафталина и аммиачной селитры (динафталит, шнейдериты).
15. Пластичные ВВ:
- на основе гексогена (ПВВ-4, ПВВ-5А, ПВВ-7, ПВВ-12С, ЭВВ-8Г, ЭВВ-11, гексопласт ГП-87К, ПВС-5, RE-4, composition C-1, C-2, C-3, C-4, LX-10-0, PBX-9007, PBX-9010, PBX-9205, PBX-9407, PBX-9604, PBXN-106, CXM-7);
- на основе октогена (X-0242, EDC-37, PBXN-5, LX-10-1, LX-04-1, LX-07-2, LX-09-0, LX-09-1, LX-10-1, LX-11-0, LX-14-0);
- на основе ТЭНа (ЭВВ-8Т, ЭВВ-34, Detasheet, LX-16, XTX 8003);
- на основе ТЭНа и гексогена (Semtex 1A, 2P, H).

Предел обнаружения:

сотни пикограмм (10–10 г).

Длительность анализа:

Особенности конструкции обеспечивающие надежность работы:

не более 20 с.

В конструкции обнаружителя используются два автоматически очищающихся фильтра подготовки воздуха.

Габариты:

365 × 430 × 220 мм.

Масса:

до 18 кг.

Наработка (ресурс):

8000 ч без технического обслуживания.

Питание:

220 В от сети переменного тока, 12 В от бортовой сети.

Условия эксплуатации:

температура от 5 до 40 °С, влажность до 80 % при 25 °С, использование многоразовых пробоотборных элементов позволяет отбирать пробы при температуре от - 40 °С до 50 °С.

Дополнительно:

переконфигурирование прибора на обнаружение новых веществ.

В комплект поставки входят: - 20 шт. пробоотборных элементов многоразового использования;
- устройство регенерации пробоотборных элементов.

Сравнение технических характеристик прибора "СЛЕД-В" и аналогов

Характеристика

Прибор

КЕРБЕР, Россия

IONSCAN 500DT, США

E5000 GC-IMS, Канада

СЛЕД-В, Россия

Используемый метод

Спектрометрия ионной подвижности

Спектрометрия ионной подвижности

Сочетание газовой хроматографии со спектрометрией ионной подвижности

Сочетание газовой хроматографии со спектрометрией ионной подвижности

Источник ионизации

нерадиоактивный

радиоактивный

радиоактивный

нерадиоактивный

Определяемые ВВ

ТНТ, ДНТ, гексоген, октоген, нитроглицерин, ТЭН, тетрил, аммиачная селитра, пластиды и др.

ТНТ, ДНТ, гексоген, октоген, нитроглицерин, ТЭН, тетрил, аммиачная селитра, пластиды и др.

ТНТ, гексоген, нитроглицерин, ТЭН, пластиды

ТНТ, ДНТ, гексоген, октоген, нитроглицерин, ТЭН, тетрил, аммиачная селитра, пластиды и др.

Чувствительность, г

10–10

10–10

10–10 – 10–9

10–10

Время анализа, с

5

5–8

не более 20

не более 20

Вероятность ложных срабатываний

высокая

высокая

низкая

низкая

Надежность идентификации

низкая

низкая

высокая

высокая

Устойчивость к перегрузке по пробе

низкая

высокая

высокая

высокая

Средства отбора проб

одноразовые салфетки

одноразовые салфетки

одноразовые пробоотборные перчатки

многоразовые пробоотборные устройства

Наличие расходных материалов

есть (салфетки, фильтры)

есть (салфетки, фильтры)

есть (пробоотборные перчатки, фильтры)

нет

Затраты на расходные материалы

умеренные

высокие

умеренные

отсутствуют

Наработка без техобслуживания, ч

–

–

–

8000

Масса, кг

3

19

25

до 18

Главные конкурентные преимущества прибора СЛЕД-В:

  • использование нового перспективного метода
  • сочетания газовой хроматографии со спектрометрией ионной подвижности, который обеспечил низкую вероятность ложных срабатываний по сравнению с нехроматографическими приборами КЕРБЕР и IONSCAN 500DT;
  • отсутствие радиоактивных источников (в отличие от приборов IONSCAN 500DT и E5000 GC-IMS);
  • быстрое восстановление после перегрузки по анализируемой пробе (в отличие от прибора КЕРБЕР);
  • отсутствие необходимости в расходных материалах и затратах на их приобретение;
  • использование удобных многоразовых и легко регенерируемых пробоотборных устройств;
  • длительное время работы без технического обслуживания (8000 ч).
